Pembutiran katil bendalir ialah jenis operasi unit yang kelihatan mudah pada rajah aliran proses dan kemudian mengambil masa bertahun-tahun untuk menguasai di tingkat pengeluaran. Udara ditolak ke atas melalui plat berlubang, mengangkat katil serbuk sehingga zarah berkelakuan seperti cecair mendidih. Larutan pengikat disembur ke dalam awan bergelora itu, dan bekas yang sama yang membina butiran mengeringkannya di tempatnya.
Pencampuran, penggumpalan dan pengeringan, tiga operasi yang memerlukan tiga mesin dan dua pemindahan bahan, berlaku di dalam satu mangkuk yang terkandung. Itulah sebabnya granulasi dasar bendalir menjadi laluan lalai ke butiran dengan aliran yang baik, taburan saiz zarah yang sempit dan kebolehmampatan yang boleh diramal untuk tablet dan kapsul.
Itulah sebabnya proses itu menyebabkan banyak kekecewaan. Katil hanya berkelakuan baik di dalam tingkap yang agak sempit halaju udara, kadar semburan dan suhu. Tolak melepasinya dan anda mendapat sama ada katil runtuh atau mangkuk penuh dengan habuk. Panduan ini merangkumi perkara yang berlaku di dalam mangkuk, parameter manakah yang benar-benar menggerakkan hasil, cara konfigurasi semburan membentuk struktur granul, dan cara menskalakan formulasi daripada unit makmal kepada barisan pengeluaran penuh.
Apa yang Dilakukan Granulasi Katil Bendalir
Butiran dasar bendalir ialah laluan granulasi basah: pengikat cecair melekatkan zarah primer bersama-sama ke dalam aglomerat yang lebih besar dan lebih tumpat. Perbezaan dari granulasi ricih tinggi terletak pada cara tenaga memasuki jisim. Dalam pengadun ricih tinggi, pendesak dan pencincang menguli jisim basah secara mekanikal. Dalam katil bendalir, tenaga datang sebagai udara yang bergerak dan sebagai titisan beratom, jadi serbuk tidak pernah duduk diam dan tidak pernah diuli.
Satu Kapal, Tiga Unit Operasi
Serbuk dicairkan dan dipanaskan terlebih dahulu, pengikat diatomkan pada zarah yang bergerak, jambatan cecair dikeringkan kerana aliran udara yang sama terus mengalir, dan butiran meninggalkan mangkuk cukup kering untuk bersaiz dan dicampur. Kerana bahan tidak pernah bergerak antara kapal, tiada jisim basah untuk dipindahkan, tiada langkah pengeringan dulang, dan pendedahan operator yang jauh lebih sedikit kepada produk.
Macam Granule Yang Bagus
Butiran yang terbentuk dengan baik adalah kira-kira sfera, agak padat, dan rendah dalam halus. Ia mengalir melalui corong tanpa penyambung, memampat tanpa menghadkan, dan tersebar secara boleh diramalkan. Ciri-ciri tersebut datang daripada keseimbangan antara saiz titisan, kadar semburan, dan kapasiti pengeringan, bukan dari mesin sahaja.
Di dalam Proses, Langkah demi Langkah
Satu kelompok biasanya mengikuti enam peringkat, dan peralihan di antara mereka penting sama seperti titik set itu sendiri.
- Pengecasan serbuk. Mangkuk diisi mengikut isipadu sasaran dan bukannya berat sasaran, kerana pencairan bergantung pada ketinggian katil dan papan bebas di atasnya.
- Penbendaliran dan pemanasan awal. Isipadu udara dinaikkan sehingga katil mengembang dan bergerak bebas, dan produk dipanaskan ke suhu permulaan yang stabil.
- Semburan pengikat. Muncung bermula rendah dan naik ke atas. Titisan mestilah cukup kecil untuk merebak ke atas permukaan zarah dan cukup basah untuk melekat pada sentuhan.
- Jisim basah. Apabila cecair terkumpul, zarah berlanggar dan melekat. Pertumbuhan adalah paling cepat di sini, dan di sinilah butiran berlebihan biasanya bermula.
- Pengeringan. Semburan berhenti, suhu udara meningkat, dan katil dikeringkan kepada nilai kehilangan semasa pengeringan sasaran semasa masih bergerak.
- Penyejukan dan pelepasan. Kumpulan itu menyejuk, mengeluarkan dan selalunya melepasi kilang atau ayak untuk memecahkan bahan bersaiz besar.

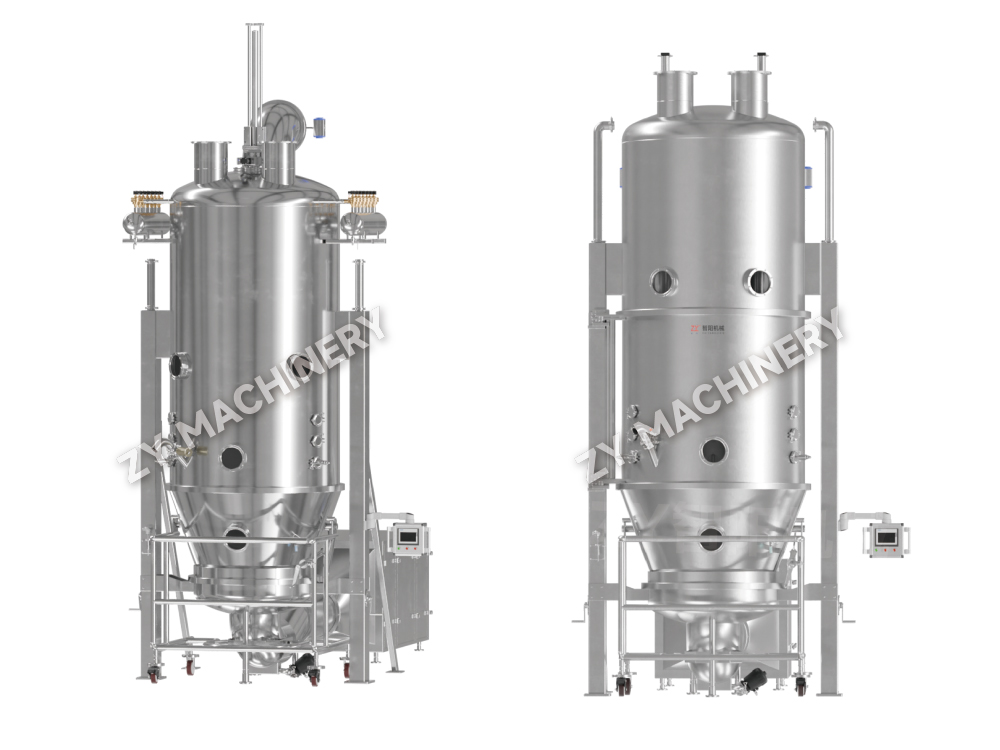

Mesin Granulasi & Pengeringan Katil Bendalir FL-B (Pegranulator Satu Langkah) Mesin Pengeringan Granulasi Katil Terbendalir FL-B direka untuk pengendalian serbuk, granulasi, pengeringan, dan operasi salutan "semburan atas" dalam farmaseutikal, makanan dan... Lihat Produk → Konfigurasi Semburan: Atas, Bawah dan Tangensial
Kedudukan muncung berbanding dengan lapisan serbuk mengubah kedua-dua struktur butiran dan julat proses yang boleh dijalankan oleh mesin tunggal.
| Konfigurasi | Arah semburan | Penggunaan biasa | Watak butiran |
|---|---|---|---|
| Semburan atas | Turun ke atas katil terbendalir | Granulasi, pengeringan, salutan ringan | Berliang, cepat larut, ketumpatan sederhana |
| Semburan bawah | Ke atas melalui tiub draf | Salutan filem, lapisan, salutan pelet | Filem padat, seragam, jalur saiz sempit |
| Semburan tangensial | Kemasukan sisi ke cakera berputar | Pelletizing dan spheronization | Sfera, ketumpatan tinggi, keliangan rendah |
Semburan atas kekal sebagai tenaga kerja granulasi. Semburan bawah dipilih apabila matlamatnya ialah filem di sekeliling zarah dan bukannya penggumpalan, dan semburan tangen menghasilkan pelet paling padat dan paling sfera. Satu mesin yang boleh bertukar antara sisipan ini meliputi rangkaian produk yang lebih luas.
DLP Multi-Fungsian Fluid-bed Granulator & Mesin Salutan Mesin Salutan Granulator Katil Terbendalir Pelbagai Fungsi DLP menggabungkan pengeringan semburan, granulasi, pembentukan mikro-pelet emparan, salutan katil terbendalir, dan dr... Lihat Produk → Parameter yang Menentukan Hasil
Pengendali sering menganggap resipi sebagai senarai titik set, namun kebanyakan masalah katil cecair datang daripada perhubungan antara parameter dan bukannya daripada satu nombor yang salah. Ini adalah pembolehubah yang patut ditonton bersama.
- Suhu udara masuk menetapkan kapasiti pengeringan dan, secara tidak langsung, kelembapan permukaan pada zarah.
- Isipadu dan halaju udara mengawal pengembangan katil, keamatan campuran dan berapa banyak serbuk halus bergerak ke arah penapis.
- Kadar semburan menentukan berapa banyak cecair yang mesti diserap oleh katil bagi setiap unit masa, dan ia adalah punca paling kerap membasahi dan debu.
- Tekanan pengabusan mengawal saiz titisan: titisan yang lebih halus merebak dengan lebih baik tetapi mungkin kering sebelum bersentuhan.
- Kepekatan pengikat dan kelikatan ubah seberapa kuat zarah melekat dan berapa cepat butiran tumbuh.
- Suhu produk ialah bacaan praktikal keseimbangan antara penyemburan dan pengeringan.
- Kedudukan muncung dan keadaan penapis mudah diabaikan dan sering menjadi sumber variasi kelompok ke kelompok.
Oleh kerana pembolehubah ini berinteraksi, menukar satu hampir selalu memerlukan pelarasan yang lain. Nota kami pada parameter proses granulasi katil bendalir dan jenis semburan berjalan melalui hubungan tersebut dengan lebih terperinci.
Mempertingkatkan Tanpa Menulis Semula Formulasi
Penskalaan jarang sekali berlaku untuk mendarab setiap nombor dengan faktor yang sama. Mangkuk kecil dan mangkuk besar tidak mencair secara sama, jadi pendekatan yang boleh dipercayai adalah mengekalkan hubungan tanpa dimensi sedekat mungkin.
Ini bermakna memadankan halaju udara bagi setiap unit luas keratan rentas daripada jumlah isipadu udara, menahan fluks semburan bagi setiap unit permukaan katil tetap, mengekalkan suhu produk pada trajektori yang sama dan mengesahkan bahawa saiz titisan tidak hanyut dengan muncung yang lebih besar. Geometri mangkuk, nisbah ketinggian katil kepada diameter, dan papan bebas semuanya mempengaruhi jumlah bahan yang berakhir pada penapis dan bukannya dalam butiran.
Laluan paling selamat adalah untuk membangunkan proses pada peralatan makmal yang mencerminkan geometri dan instrumentasi unit pengeluaran, kemudian mengesahkannya pada skala perintis sebelum melakukan kumpulan penuh.
DLP R&D Multi-Fungsian Fluid-bed Granulation & Coating Machine Lab Mesin katil terbendalir pelbagai fungsi DLP R D menyepadukan berbilang fungsi, termasuk operasi semburan atas, semburan bawah dan semburan sisi. Ia menggabungkan pencampuran, kering... Lihat Produk → Apabila Katil Berlaku Salah: Meja Diagnostik Pantas
Kebanyakan masalah katil bendalir diumumkan melalui lengkung suhu produk, penurunan tekanan merentasi penapis, atau hanya bunyi mangkuk.
| simptom | Kemungkinan punca | periksa dulu |
|---|---|---|
| Katil runtuh atau berhenti bergerak | Halaju udara terlalu rendah atau katil terlebih muatan | Isipadu udara, paras isian, kelegaan plat |
| Denda yang berlebihan dalam mangkuk | Titisan kering sebelum terkena | Tekanan pengabusan, nozzle distance, air volume |
| Ketulan dan aglomerat yang besar | Kadar semburan too high or droplets too large | Tanjakan semburan, tekanan pengabusan, kelikatan pengikat |
| Produk melekat pada dinding | Ketidakseimbangan kelembapan di dalam katil | Suhu masuk, kadar semburan, suhu produk |
| Perlahan, pengeringan tidak sekata | Penapis disekat atau mengurangkan aliran udara berkesan | Penurunan tekanan penapis, kitaran gegaran, keadaan plat |
| Variasi kelompok ke kelompok | Tetapan muncung atau volum isian tidak konsisten | Kedudukan muncung, isipadu pengecasan, penentukuran |
Senarai Semak Pemilihan Peralatan
Apabila menentukan granulator katil cecair, soalan berguna berkenaan proses yang anda ingin jalankan selama bertahun-tahun, bukan sahaja kumpulan yang anda perlukan bulan depan.
- Julat kelompok: kumpulan terkecil dan terbesar mangkuk mesti dikendalikan dengan baik, bukan hanya kapasiti nominal.
- Pilihan semburan: semburan atas sahaja, atau keupayaan untuk menambah sisipan bawah dan tangen kemudian.
- Pengendalian pelarut: reka bentuk kalis letupan, selimut gas lengai, dan pembumian yang betul untuk pelarut organik.
- Sistem penapis: bahan, kaedah pembersihan, dan pemantauan penurunan tekanan.
- Tahap pembendungan: sama ada sebatian kuat atau pemekaan akan masuk ke dalam mangkuk.
- Pembersihan: liputan basuh di tempat, kebolehsaliran dan pengedap yang boleh diakses.
- Aliran bahan: cara serbuk masuk dan cara butiran keluar, termasuk pengangkatan, pemindahan vakum dan penyaringan.
- Data dan kawalan: pengurusan resipi, pengelogan parameter dan sejarah penggera untuk rekod kelompok.
Memilih peralatan dengan jawapan tersebut di tangan biasanya kos kurang daripada memasang semula mesin yang ditentukan untuk tujuan yang lebih sempit.
Pandangan Terpacu Proses Granulasi Katil Bendalir
Penyediaan ganjaran granulasi katil cecair. Teknologi itu sendiri difahami dengan baik, jadi perbezaan antara proses yang teguh dan yang rapuh biasanya terletak pada tahap ketelitian formulasi, konfigurasi semburan dan pengendalian udara dipadankan dengan bahan pada mulanya.
ZY Machinery telah menumpukan pada pemprosesan serbuk dan peralatan dos pepejal oral sejak 2010, membina granulator katil cecair, pengering, penyalut, pengadun, dan peralatan pemindahan dan pembersihan yang menghubungkannya ke dalam barisan lengkap. Julat makmal mencerminkan julat pengeluaran dalam geometri dan instrumentasi, jadi formulasi yang dibangunkan pada mangkuk kecil mempunyai laluan yang ditetapkan ke skala perintis dan komersial. Jika anda sedang menjalankan projek granulasi, kongsi bahan, sasaran kelompok dan keadaan tapak, dan pasukan akan mencadangkan laluan yang sesuai.
